Unité mobile pour la maintenance de la mise en pression des installations thermiques et sanitaires dans le cadre d’études et d’analyses thermographiques et de vidéo-inspection pour la recherche de fuites, l’application de résines et l’application de produits filmés. Convient aux moyennes et grandes installations.
![](https://www.inorent.com/wp-content/uploads/2024/05/Screenshot_15-5-2024_112711_-transformed-scaled.jpeg)
Fonctionnement de base de l’appareil
La première étape de l’utilisation de l’appareil consiste à remplir le réservoir avec les liquides, détergents, résines, films nécessaires, qui doivent couvrir la totalité du bulbe du thermostat.
Brancher les fiches/prises à un tableau électrique et allumer l’élément chauffant (3 Kw), si nécessaire, et régler la température sur la roue du thermostat, qui ne doit pas dépasser 50° C.
Ouvrir le robinet à boisseau sphérique à l’aspiration de la pompe. Lors de la mise sous pression d’un système, les vannes concernées sont la vanne de surpression et la vanne de calibrage.
Ces deux vannes permettent de mettre une installation sous pression (jusqu’à environ 7-8-9 bars), puis de fermer la vanne d’étalonnage et d’arrêter la pompe.
La vanne de surpression régule la pression de refoulement de l’installation à l’aide de sa vis de réglage ou la recycle dans le réservoir et peut être contrôlée à l’aide du manomètre. En outre, la soupape de calibrage permet de mieux ajuster la pression souhaitée.
Application
![](https://www.inorent.com/wp-content/uploads/2024/05/Perdita-acqua-2-1-1.jpg)
- Diagnostic et analyse des zones endommagées par des fuites d’eau
- Mesure et cartographie des zones humides
- Lavage des équipements
- Essais d’étanchéité ou de pression des systèmes et réseaux d’eau sanitaire à l’aide d’équipements
- Étanchéité des usines chimiques
- Application possible du produit cinématographique dans le système
- Rédaction d’un rapport d’intervention documenté avec des photographies
Données techniques
Réservoir linéaire en PE | 50 L |
Débit maximal | 150 L/min |
Marge de manœuvre maximale | 50 m |
Débit minimum | 20 L/min |
Prévalence minimale | 48 m |
Alimentation électrique | 230 V/ 50 Hz |
Diamètre de la connexion hydraulique | 1″ |
Manomètre diam. 63 mm B. glycérine | sc. 0-10 bar |
Raccordements des vannes à trois voies | 1″ |
Température minimale du glycol | 5°C |
Température maximale du liquide glycol | 35°C |
Principaux composants installés
- Chariot métallique peint
- Réservoir en polyéthylène LINEAR de 50 litres
- Vanne de by-pass pour la régulation de la pression
- Pompe centrifuge auto-amorçante INOX
- Vannes de dérivation en laiton
- Manomètre 0-10 bar INOX
- Interrupteur d’allumage de la pompe 230/V
- Thermostat de régulation
- Interrupteur d’allumage de la pompe
- Prise d’allumage du chauffe-eau

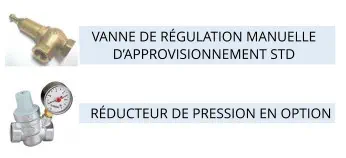

![](https://www.inorent.com/wp-content/uploads/2024/05/accessori-lavaggio.webp)
